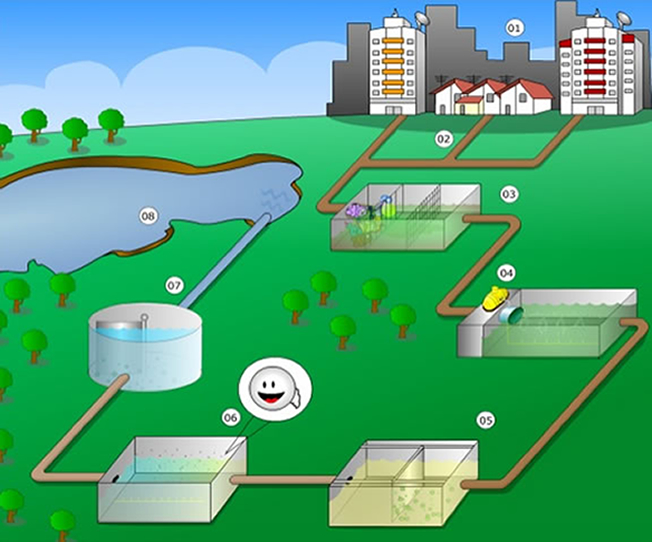

1 – Cidade: Após a distribuição nas residências, a água utilizada para higiene pessoal, alimentação e limpeza vira esgoto. Ao deixar as casas, ele vai para as redes coletoras, passa pelos coletores, troncos e interceptores até chegar às Estações de Tratamento de Esgotos.

2 – Rede de esgotos

3 – Grades: Antes de ser tratado, o esgoto passa por grades para retirar a sujeira (papel, plástico, tampinha, etc).

4 – Caixa de areia: Depois de passar pelas grades, o esgoto é transportado para uma caixa que vai retirar a areia contida nele.

5 – Decantador primário: Após a caixa de areia, o esgoto é enviado aos decantadores primários onde ocorre a sedimentação de partículas mais pesadas.

6 – Tanques de aeração: O esgoto é composto por matéria orgânica e microrganismos. Nos tanques de aeração, o ar fornecido faz com que os microrganismos ali presentes multipliquem-se e alimentem-se de material orgânico, formando o lodo e diminuindo a carga poluidora do esgoto.

7 – Decantador secundário: Nos decantadores secundários, o sólido restante vai para o fundo e a parte líquida já está sem 90% das impurezas. Esta água não pode ser bebida. Ela é lançada nos rios ou reaproveitada para limpar ruas, praças e regar jardins.

8 – Rio.

O tratamento da fase líquida do esgoto é composto pelas seguintes etapas:

• Peneiramento: o esgoto é peneirado em grades para retenção das sujeiras de maior volume;
• Caixa de areia: a caixa de areia é responsável pela retirada da areia contida no esgoto;
• Decantação primária: em um decantador primário ocorre a sedimentação das partículas mais pesadas;
• Aeração: nos tanques de aeração, é fornecido ar para os microorganismos contidos no esgoto, fazendo com que estes se multipliquem e se alimentem de material orgânico, formando lodo e diminuindo a carga poluidora do esgoto;
• Decantação secundária: em uma segunda decantação, o lodo formado se deposita no fundo do decantador, deixando a parte líquida livre de 90% das impurezas. Esta água não é potável, mas pode ser lançada nos rios ou reaproveitada para fins de limpeza.

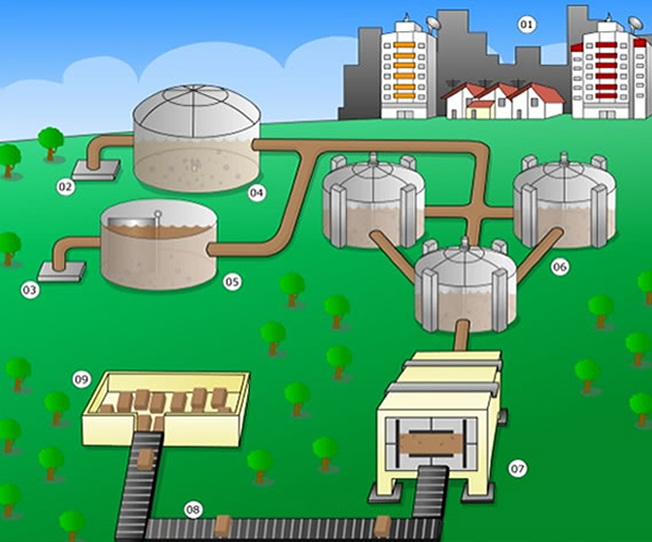

1 – Cidade

2 – Entrada do lodo primário: Separa a água do sólido através da sedimentação das partículas mais pesadas, semelhante aos decantadores.

3 – Entrada do lodo secundário: O lodo do decantador secundário será tratado pelo processo de adensamento por flotação nos flotadores.

4 – Adensadores: Nos adensadores acontece o processo de adensamento que faz com que o lodo torne-se mais concentrado através da separação de uma parte da água presente.

5 – Flotadores: Nos flotadores acontece o processo de flotação, que consiste na separação da água do sólido que ocorre através da introdução de água com microbolhas de ar.

6 – Digestadores: Recebem o lodo proveniente do sistema de adensamento. Neles, há microorganismos anaeróbicos que degradam a matéria orgânica presente no lodo, formando assim gás metano e água, promovendo a estabilização do lodo, ou seja, não haverá odores desagradáveis.

7 – Filtros prensa: É um equipamento mecânico para desidratação do lodo proveniente do condicionamento químico, dotado de várias placas com telas filtrantes que serão preenchidas por lodo através de bombeamento. O lodo passa a ter 40% de sólidos.

8 – Esteira

9 – Tortas para aterro sanitário: Aqui o lodo é armazenado e desidratado para ser disposto em aterro sanitário.

O tratamento da fase sólida do esgoto é composto pelas seguintes etapas:

• Entrada de Lodo: a água é separada do lodo sólido através da sedimentação das partículas mais pesadas;
• Adensamento: os adensadores fazem com que o lodo torne-se mais concentrado através da separação de uma parte da água;
• Flotação: é introduzida água com microbolhas de ar, contribuindo para a separação da água do sólido;
• Digestadores: os digestadores recebem o lodo proveniente do sistema de adensamento e contêm microorganismos anaeróbios que degradam a matéria orgânica presente no lodo, gerando gás metano e água;
• Filtros: nos filtros, o lodo proveniente do condicionamento químico é desidratado, passando a conter 40% de sólidos;
• Despacho: o lodo é armazenado e desidratado para ser disposto em aterros sanitários.
